SAWA: 90% PUUTA, PARVEKKEET HOIKKAA BETONIA

CLT-rakentaminen Rotterdamissa

SAWA: 90% PUUTA, PARVEKKEET HOIKKAA BETONIA

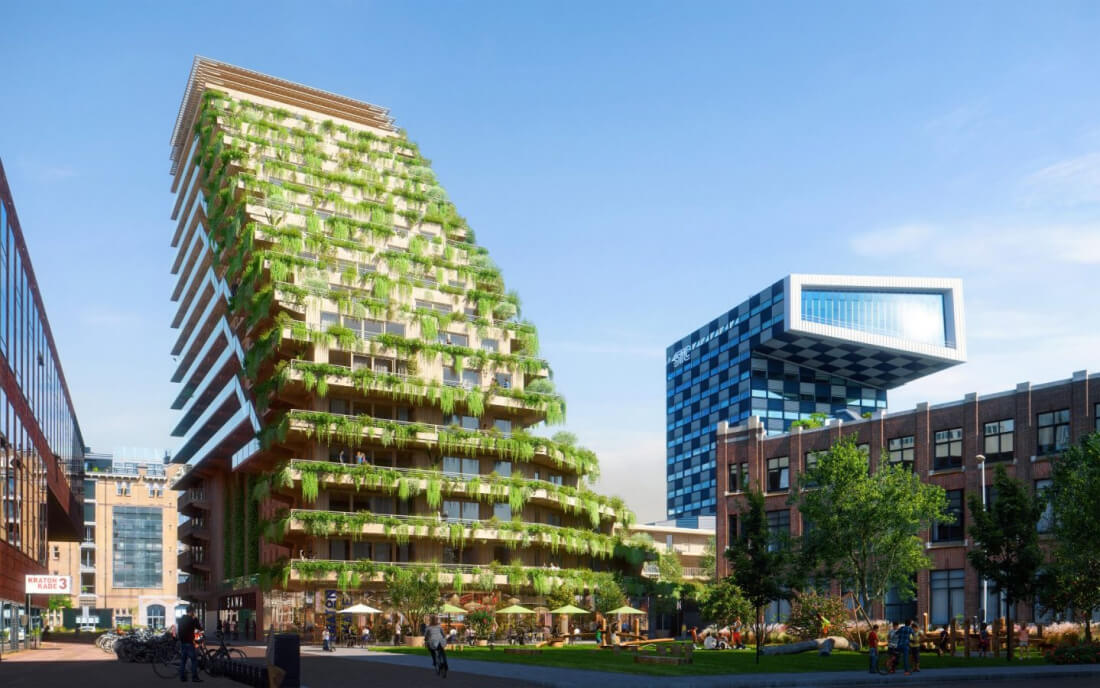

SAWA-asuinrakennusprojekti Lloydkwartierissä Rotterdamissa (NL) on täysin sitoutunut hiilidioksidipäästöjen vähentämiseen, energianeutraaliuteen, kiertotalouteen, biodiversiteettiin ja yhteisöllisyyteen. Ei ole siis yllättävää, että "Alankomaiden terveellisimmäksi rakennukseksi" kutsuttu Sawa-rakennus on voittanut jo useita arkkitehtipalkintoja ennen kuin sen rakentaminen on edes alkanut (Q1, 2022). Teräksen ja betonin käyttö on minimoitu. Parvekelaatat ovat kuitenkin betonia. Tai vielä tarkemmin; ne ovat Hi-Con hoikkaa ultrakorkealujuusbetonia (UHPC).

UUSI MERKKIPAALU KESTÄVÄSSÄ ARKKITEHTUURISSA

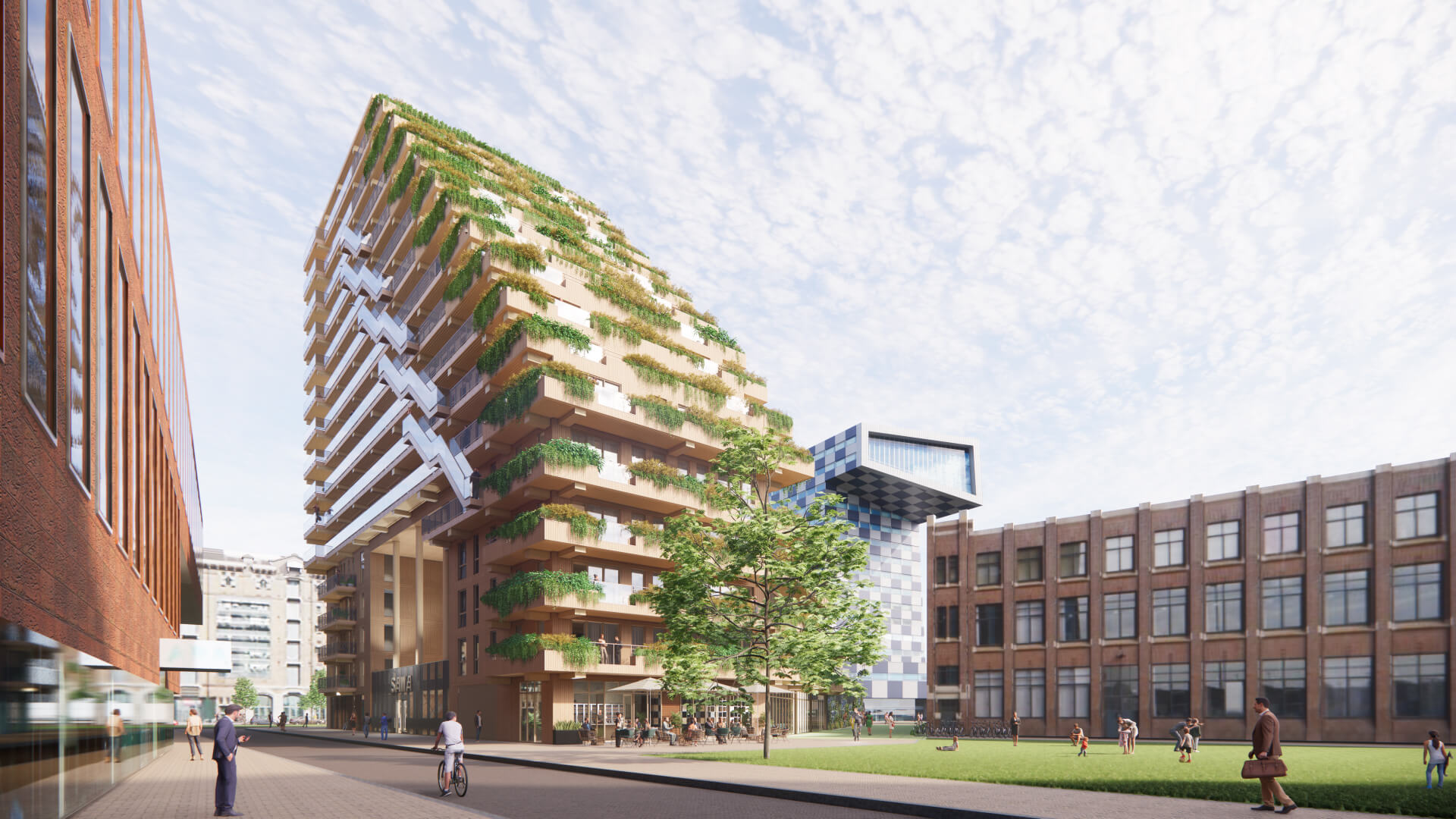

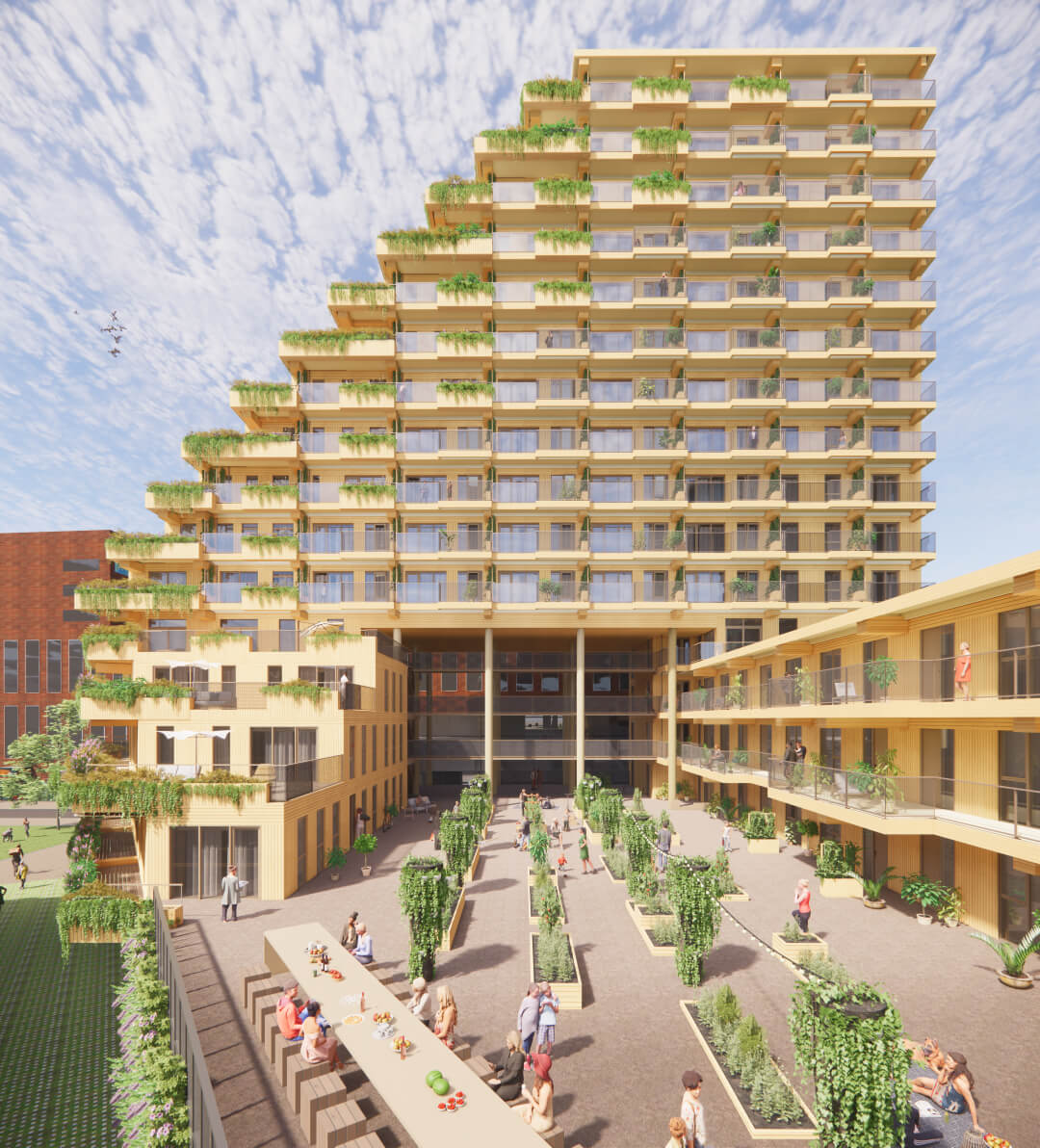

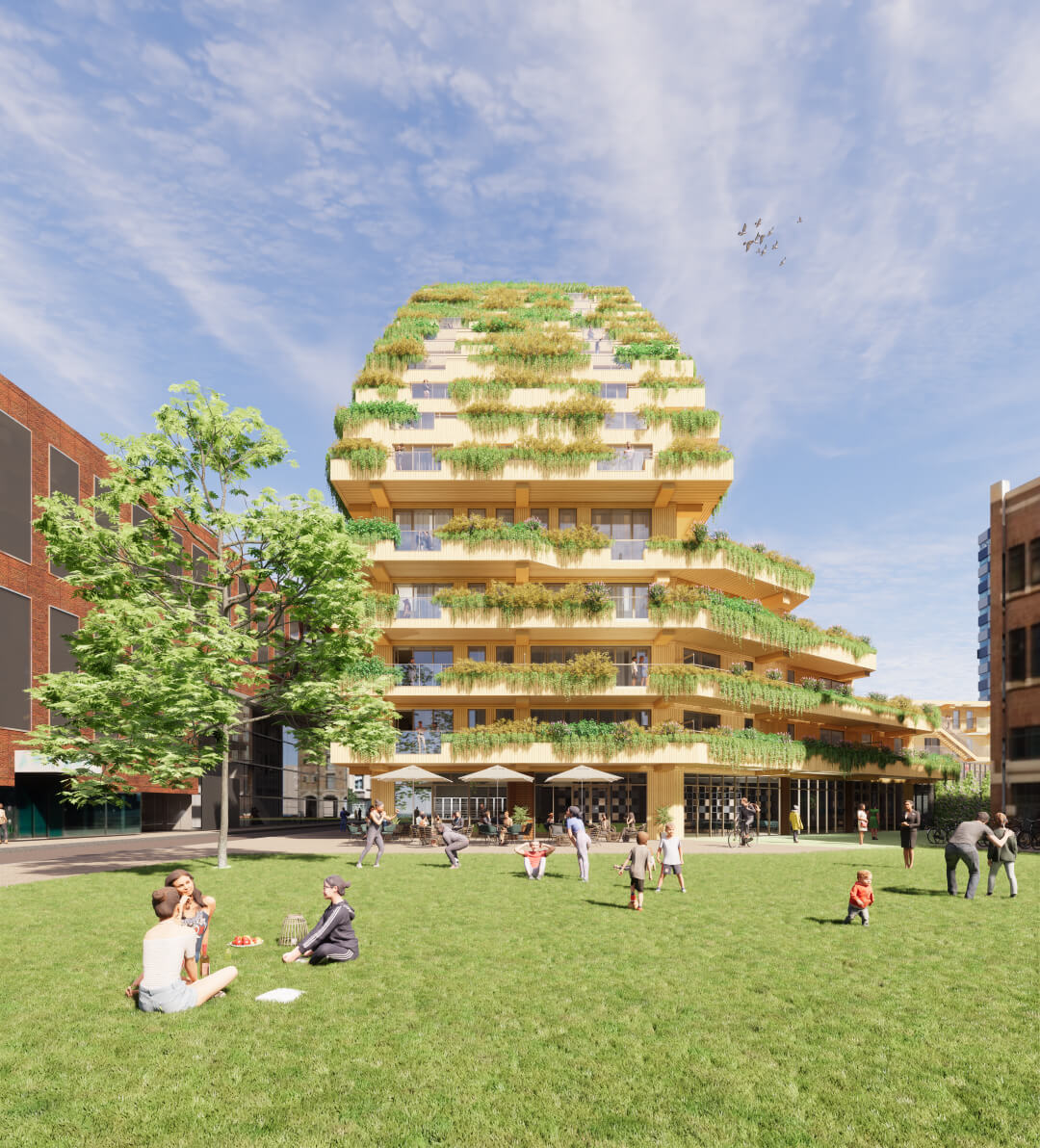

SAWA-rakennus, joka sijaitsee Rotterdamissa Lloydkwartierissa, on uusi maamerkki kestävän arkkitehtuurin alalla. Rakennuksen 90-prosenttisesti CLT ä valmistettu 50 metriä korkea rakenne on hyvä esimerkki siitä, miten innovatiivisia rakennusmateriaaleja voidaan käyttää kauniiden, innovatiivisten ja ympäristöystävällisten rakennusten luomiseen.

CLT käyttö rakentamisessa on tullut suosituksi sen lujuuden, kestävyyden ja monipuolisuuden vuoksi. Materiaali koostuu sahatuista ja liimatuista puulankuista, joissa jokainen kerros on suunnattu kohtisuoraan edelliseen nähden. Kerrosten kokoaminen kohtisuoriin suuntiin antaa paneelille rakenteellista jäykkyyttä molempiin suuntiin. Tällä tavoin materiaalilla saavutetaan suuri vetolujuus ja puristuslujuus, mikä tekee siitä ihanteellisen valinnan sekä suuriin että pieniin rakennusprojekteihin.

Rakennuksen sitoutuminen kestävyyteen ja hiilidioksidipäästöjen vähentämiseen on johtanut modulaariseen pääkonstruktion, joka on tehty CLT ä ja näkyy monissa rakennuksen osissa. Tämä materiaalivalinta ei ainoastaan noudata kestävän kehityksen tavoitteita, vaan on myös tunnettu kevyenä materiaalina. Kevyt paino esitti kuitenkin haasteen, kun parvekkeet piti kiinnittää rakenteeseen perinteisen betonin avulla. Tämän seurauksena parvekkeiden suunnittelu vaati ratkaisun, joka voisi täyttää painorajoitukset ja olla yhteensopiva CLT-rakenteen ja kestävän kehityksen fokuksen kanssa.

©Mei architects and planners

TARVE UHPC-PARVEKKEILLE

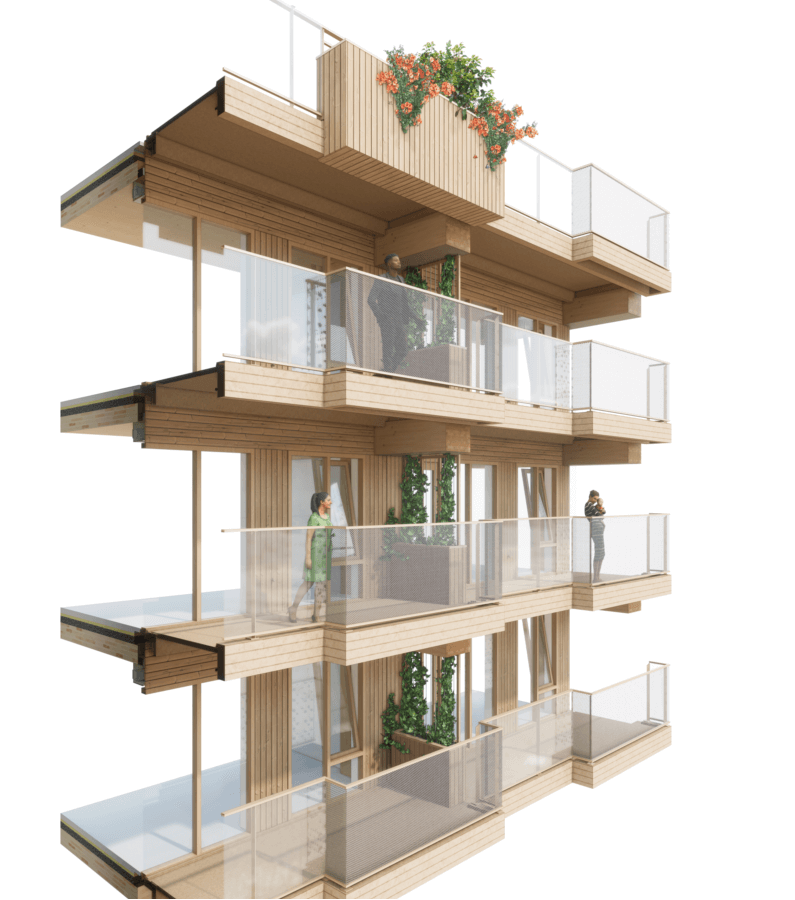

50 metriä korkean SAWA-rakennuksen kestävän kehityksen tavoitteet ovat johtaneet modulaariseen CLT-runkorakenteeseen (ristiinliimattu massiivipuu tai monikerroslevy), joka on tehty mahdollisimman näkyväksi. Betoniin verrattuna CLT-rakenne on erittäin kevyt. Liian kevyt perinteisestä betonista valmistettujen parvekkeiden ankkuroimiseksi siihen. Koska puiset parvekkeet eivät olleet sopiva ratkaisu, valittiin parvekemateriaaliksi ultrakorkealujuusbetoni (UHPC). Tämä säästää 50-60 % painoa tavalliseen betoniin verrattuna.

SAWA on ensimmäinen laajamittainen projekti, jossa UHPC-parvekkeet yhdistetään CLT-rakenteeseen. Kaikkiaan Hi-Con NL toimittaa rakennuksiin 238 parveketta ja upean kävelysillan rakennuksen kahden osan välille.

Parvekkeiden suunnittelu on tehty tiiviissä yhteistyössä Mei architects and plannersin, Pieters Bouwtechniekin (päärakennesuunnittelu) ja Era Contourin (rakennusurakoitsija) kanssa. Suurin haaste oli parvekelaattojen painon rajoittaminen niitä tukevien puukonsolien suhteellisen alhaisen kantokyvyn vuoksi. Betoniin tulee myös puinen ilme sekä väriin että pintakuviointiin.

Kerromme jatkossa lisää tästä kunnianhimoisesta projektista, ja CO2-säästöistä, joita voi saavuttaa Hi-Conin UHPC-parvekkeilla yhdistettynä CLT-rakenteisiin.

Lue lisää UHPC:stä täältä

"Hi-Con tuotteiden valinta SAWA:n galleriakäytäviin ja parvekkeisiin sopii hyvin SAWA:n kunnianhimoisiin kestävän kehityksen tavoitteisiin, joilla pyritään minimoimaan raaka-aineiden käyttöä. Tällä valinnalla käytämme 50% vähemmän betonia kuin perinteisillä ratkaisuilla."

Robert Platje,

Osakas, Mei architects and planners

PALKITTU YHTEISTYÖ

SAWA-rakennuksen suunnittelutiimi, joka koostuu Mei Architects and Plannersista, Pieters Bouwtechniekista ja Era Contourista, työskenteli tiiviisti yhdessä Hi-Conin kanssa parvekkeiden suunnittelemiseksi. Suurin haaste oli löytää tapa rajoittaa parvekelaattojen painoa samalla, kun niitä edelleen tukivat puupohjaiset konsolit.

UHPC käyttö parvekkeissa ratkaisi tämän haasteen ja loi samalla näyttävän estetiikan. UHPC-materiaali suunniteltiin muistuttamaan puuta rakenteeltaan ja luonnolliselta väriltään, mikä täydensi CLT-rakenteen lämpimää ja luonnollista ulkonäköä.

Rakennus, jota kutsutaan nyt myös "Hollannin terveimmäksi rakennukseksi", on jo voittanut useita arkkitehtuuripalkintoja, vaikka rakentaminen aloitettiin vasta vuoden 2022 ensimmäisellä neljänneksellä.

Jaamme pian lisää yksityiskohtia Hi-Conin UHPC-parvekkeiden ja CLT-rakenteiden yhdistelmällä saavutettavasta vaikuttavasta CO2-päästövähennyspotentiaalista.
